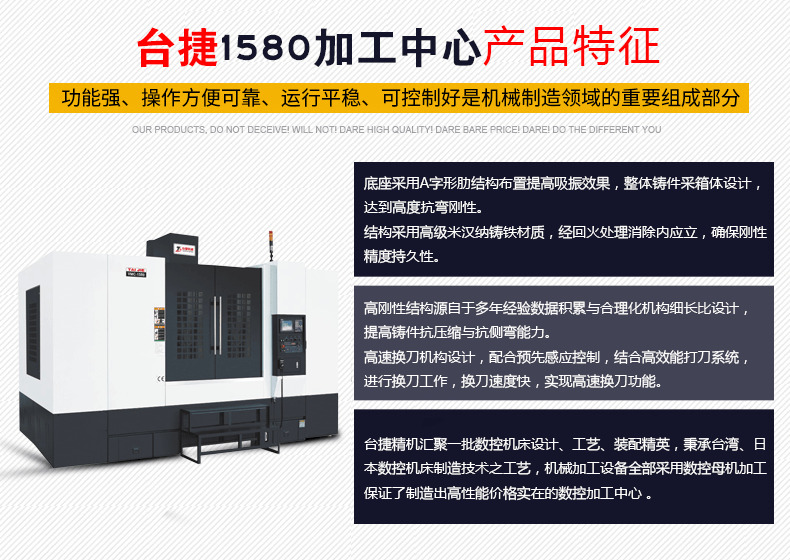

臺捷1580B數控硬軌加工中心的高剛性結構源自于多年經驗數據積累與合理化機構細長比設計，提高鑄件抗壓縮與抗側彎能力。高速換刀機構設計，配合預先感應控制，結合高效能打刀系統，進行換刀工作，換刀速度快，實現高速換刀功能。
1、硬軌主體結構采用模組化，堅固封閉箱型結構設計，經過新的有限元素分析，使機床總體的強度和剛性優化的基礎上，實現了更佳的加工動態性能。是當今機械加工裝備模塊化設計和人體工程學設計的代表與典范，把機床工作區域的優化設計發揮作用，實現了人機和諧的高度統一。
2、螺桿/滑軌
寬廣的底座軌道，采用雙軌式設計，所有滑軌均經過高周波熱處理，且經過精研磨加工，配合耐磨耗的氟化樹脂（使用美國TURCITEB耐磨片），具備低阻力，低摩擦系數及減振等特性，相互平衡滑動，確保機臺精度。X/Y/Z三軸滑道，采用完全支撐設計，在有效行程內任意移動位置，仍受到滑軌完全支撐，無懸空現象，確保切削之穩定性，滑道之精度及機床壽命。三軸C3級滾珠螺桿，經中周波熱處理及研磨，各軸施以預拉減少熱變形，定位及重復精度高。三軸軌道以防塵防屑伸縮護罩包覆，保護軌道及滾珠螺桿以免切屑與切削水濺入造成磨損。
3、控制系統
采用高性能，高可靠性的高速微處理器日本數控系統，*軌跡動態模擬，智慧型警示顯示，自診斷等特色功能，使用，維護，多段預讀控制尤其適合于高速大容量的程序加工，RS-232串行傳輸，存儲卡傳輸，USB傳輸、配合DNC方式標準加工配制，方便了大容量程序的傳輸和在線加工，具有更佳加工效率和效果。
4、機身鑄件
機床底座、工作臺、立柱、橫梁、滑鞍、主軸箱采用樹脂砂造型HT300強度孕育鑄鐵，經二次退火處理，完全去除鑄造應力及粗加工產生的內應力，確保結構高剛性、高穩定定性，確保品質。鑄件經由有限元素分析法電腦計算分析，合理的結構強度及加強肋的搭配，提供機械之高剛性。
5、電機/主軸
標配主軸與馬達電機皮帶1:1連接式設計，主電機選用低慣量馬達，高轉速8000rpm，是高精度，高剛性，重切削場合的更佳選擇；主軸搭配循環油冷系統，降低主軸高速旋轉時產生的溫升現象，采用差溫模式，讓主軸溫度始終與環境溫度低于2度左右，保證主軸表面無結露，確保主軸壽命及精度。主軸箱與立柱接觸比采用更佳接觸比設計，可保證鉆、銑、攻、鏜孔等工序所需剛性要求。
6、剛性床身
大跨距底座，有效分散重力和加工承受力。人字形立柱有效消除側向受力，立柱左右傾斜的問題，對比一字型立柱，結構更加穩定，維修保養更加便捷。人字形結構床身飯金防護及排屑系統設計更加成熟，從機械結構上避免鈑金的安裝漏水問題。使用8顆M24螺絲來固定，有效的提升立柱剛性，避免加工時產生的震動，在重切削時更加穩定。井字型筋骨結構同時加粗加大，使床身鋼性大幅度提高，加工時穩定性更強，同時延長機床的使用壽命。內藏式配重外型美觀，不占多余的空間，且便于檢修。鞍座懸伸短，大幅提高動態精度。
臺捷1580B數控硬軌加工中心詳情頁：
